Δοκιμή INS διαταραχής θορύβου υψηλής συχνότητας
Εισαγωγή δοκιμής
Η δοκιμή INS για τη διαταραχή θορύβου υψηλής συχνότητας ανήκει στην δοκιμή πεδίου EMC.και ο βασικός σκοπός της δοκιμής είναι ο ίδιος με τον διεθνή πρότυπο IEC 61000-4-4 (έλεγχος ομάδας ταχείων μεταβατικών ηλεκτρικών παλμών)Η ικανότητα αυτή δοκιμής εξυπηρετεί κυρίως πελάτες που σχετίζονται με την Ιαπωνία και ορισμένες ασιατικές χώρες.

Δοκιμή INS διαταραχής θορύβου υψηλής συχνότητας

Η δοκιμή αυτή προσομοιώνει κυρίως τις συσκευές διακόπτη στο κύκλωμα, όπως οι ρελέι κλπ. Όταν ενεργοποιούνται ή απενεργοποιούνται, το ρεύμα στο κύκλωμα θα αλλάζει γρήγορα.Εάν υπάρχουν επαγωγικά στοιχεία στο κύκλωμα, η ταχεία αλλαγή ρεύματος θα παράγει στιγμιαία υψηλής τάσης παρεμβολές.που αντηχεί και ενισχυθεί από IC μέσω της καλωδίωσης του καλωδίου τροφοδοσίας και της κυκλωτικής πλακέτας στο εσωτερικό του εξοπλισμούΓια να εξασφαλιστεί η σταθερότητα των ηλεκτρονικών προϊόντων κατά τη χρήση, είναι απαραίτητο να εκτελούνται δοκιμές κατά των παρεμβολών (EMS) σε αυτά.Χρησιμοποιώντας γεννήτρια παλμών υψηλής συχνότητας, αρκετές ομάδες σήματος παλμού εφαρμόζονται απευθείας στα δοκιμαζόμενα δείγματα και αξιολογείται η ικανότητα των δειγμάτων κατά των παρεμβολών με βάση τις μεταβολές της απόδοσης των δειγμάτων πριν,μετά και κατά τη διάρκεια της δοκιμής.
Αντικείμενα εφαρμογής δοκιμής
Ηλεκτρονικός εξοπλισμός, όπως κεντρικοί πίνακες ελέγχου
Κοινά πρότυπα
NECA TR-28: Δείκτες δοκιμής για δοκιμαστές θορύβου υψηλής συχνότητας ορθογώνιων κυμάτων

JEM TR-177: Δείκτες δοκιμής για δοκιμαστές θορύβου υψηλής συχνότητας ορθογώνιων κυμάτων για ηλεκτρικά μηχανήματα και συσκευές

JEC 0103_2005: Πρότυπο δοκιμής κυκλώματος ελέγχου χαμηλής τάσης

Μέσο δοκιμής

Γεννήτρια παλμών υψηλής συχνότητας

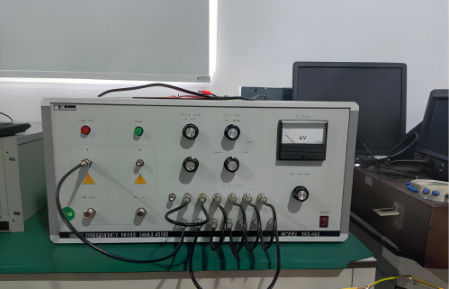

Γεννήτρια παλμών υψηλής συχνότητας

Δεδομένα μοντέλου:

Πρότυπο: INS-40A

Άμβλεια παλμού εξόδου (50Ω φορτίο): ορθογώνιος παλμός 0~2KVmax±10%

Αμβλήσιμο παλμού εξόδου ανοικτού κυκλώματος: ορθογώνιο παλμό 0~4KVmax±10%

Δύναμη εκτόξευσης:

Χρόνος ανόδου ≤1ns

Δυναμική του δοκιμαζόμενου εξοπλισμού:

Αλλαγή ρεύματος μονής φάσης: 220Vmax, 16Amax

Συνεχή μονοφασική: 220Vmax, 16Amax

Μέθοδος δοκιμής

1. Συνδέστε το άκρο εξόδου παλμού απευθείας με το άκρο εισόδου ισχύος του δοκιμαζόμενου δείγματος με ένα ομοαστικό καλώδιο εξόδου.

Μέθοδος δοκιμής INS διαταραχής θορύβου υψηλής συχνότητας

2Συνεργάζεται με ολόκληρη τη μηχανή ή το υπόστρωμα σύνδεσης και χρησιμοποιεί το κοντινό πεδίο ανίχνευσης (ηλεκτρικό πεδίο, μαγνητικό πεδίο) για να εφαρμόσει απευθείας τον παλμό στο κέλυφος δείγματος σε απόσταση 0 cm.
