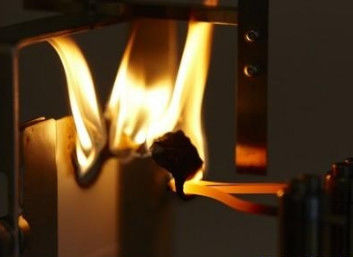

Δοκιμή επιβράδυνσης φλόγας: Παρακολούθηση
Πρότυπο δοκιμής

GB/T 4207; IEC 60112· EN IEC 60112

Ορισμός

Συγκριτικός δείκτης ανίχνευσης CTI: η μέγιστη τιμή τάσης όταν πέντε δείγματα υποβάλλονται σε 50 σταγόνες υγρού χωρίς βλάβη ανίχνευσης και συνεχής καύση, εκφρασμένη σε βολτ (V),και περιλαμβάνει επίσης περιγραφή των ιδιοτήτων του υλικού κατά τη διάρκεια της δοκιμής των 100 σταγόνων;

Δείκτης ανίχνευσης ανίχνευσης PTI: Η μέγιστη τιμή τάσης που αντιστοιχεί στα πέντε δείγματα που υποβάλλονται σε 50 σταγόνες υγρού χωρίς βλάβη ανίχνευσης και συνεχή καύση,Εκφραζόμενη σε βολτ (V)

Δείγμα

Συνιστάται να χρησιμοποιούνται δείγματα με μέγεθος επιπέδου τουλάχιστον 20mmX20mm και πάχος τουλάχιστον 3mm (μπορούν να στοιβάζονται)

Προεπεξεργασία δείγματος για το περιβάλλον

Εκτός εάν ορίζεται διαφορετικά, το δείγμα πρέπει να διατηρείται σε (23±2) °C και σχετική υγρασία (50±10)% για τουλάχιστον 24 ώρες.

Η δοκιμή πρέπει να αρχίζει εντός 30 λεπτών από την έξοδο του δείγματος από τον θάλαμο προετοιμασίας.

Όταν μια σινουσοειδής τάση εφαρμόζεται στο ηλεκτρόδιο

Πεδίο τάσης: 100V~600V· πεδίο συχνότητας: 48Hz~62Hz· το μέγιστο σφάλμα της συσκευής μέτρησης τάσης δεν πρέπει να υπερβαίνει το 1,5% και η παροχή ισχύος να είναι μικρότερη από 0,6kVA

Αυτοκαθορισμός του οργάνου

Όταν η αποτελεσματική τιμή του ρεύματος είναι (0,50±0,05) A για (2,0±0,2) δευτερόλεπτα, η διάταξη υπερεύματος πρέπει να λειτουργεί.

Δοκιμαστικό διάλυμα

Λύση Α: Λύνεται αναλυτικά καθαρό ανυδρογόνο αντιδραστήριο χλωριούχου αμμωνίου με ποσοστό μάζας περίπου 0,1% και καθαρότητα τουλάχιστον 99.8% σε αποιονισμένο νερό για την παρασκευή διαλύματος Α με αντίσταση (3.95±0.05) Ω·m σε (23±1) °C·

Λύση Β: Λύνεται αναλυτικά καθαρό αντιδραστήρα άνυδρου χλωριούχου αμμωνίου (NH.CI) με κλάσμα μάζας περίπου 0,1% και καθαρότητα τουλάχιστον 99.8% και θειικό νάτριο διβουτυλναφθαλενίου με ποσοστό μάζας (00,500±0,002) % σε αποιονισμένο νερό για την παρασκευή διαλύματος Β με αντίσταση (1,98±0,05) Ω·m σε θερμοκρασία (23±1) °C. (Μερικά συστατικά του διαλύματος Β απαγορεύονται, επομένως είναι δύσκολο να παραχθούν)

Λύσιμο Γ: Λύνεται αναλυτικά καθαρό αντιδραστήρα άνυδρου χλωριούχου αμμωνίου (NHCI) με κλάσμα μάζας περίπου 0,2% και καθαρότητα τουλάχιστον 99.8% και μη ιονική επιφανειακά δραστική ουσία (οκτοξινόλη) με κλάσμα μάζας 00,50±0,02) % σε αποιονισμένο νερό για την παρασκευή διαλύματος C με αντίσταση (1,98±0,05) Ω*m σε (23±1) °C. Η επιφανειακή τάση του διαλύματος C είναι μικρότερη από 40mN/m.

Ηλεκτρόδιο

Μεταλλικό πλατίνιο με καθαρότητα τουλάχιστον 99%, η ορθογώνια διατομή των δύο ηλεκτροδίων θα πρέπει να είναι (5.0±0.1) mmX(2.0±0.1) mm και η γωνία της άκρης του πλαισίου θα πρέπει να είναι (30±2) °

Η λεπίδα της καμπύλης πρέπει να είναι περίπου επίπεδη, περίπου 0,01 mm ~ 0,10 mm πλάτος

Διαδικασίες λειτουργίας

Η θερμοκρασία διατηρείται σε (23±2) °C, η σχετική υγρασία σε (50±10)%· το διάλυμα δοκιμής βρίσκεται 35±5 mm πάνω από το δείγμα.

Το διάλυμα στάζει στο κέντρο του ηλεκτρόδου σε χρονικό διάστημα 30±5S· η μάζα των 50 διαδοχικών σταγόνων πρέπει να είναι 0,997g~1,147g, και η μάζα των 20 διαδοχικών σταγόνων πρέπει να είναι 0,380g~0,480g.

Ο χρόνος στάθμισης 50 σταγόνων στο δείγμα πρέπει να είναι 24,5min±2min.

Καθορισμός αποτελεσμάτων

Η δοκιμή διακόπτεται εάν εμφανιστούν οι ακόλουθες καταστάσεις:

α) ενεργοποιείται η διάταξη υπερχείλισης·

β) υπάρχει συνεχής καύση·

γ) έχουν παρέλθει τουλάχιστον 25 δευτερόλεπτα από την πτώση της 50ης (100ης) σταγόνας υγρού και δεν έχει συμβεί καμία κατάσταση α) ή β).
